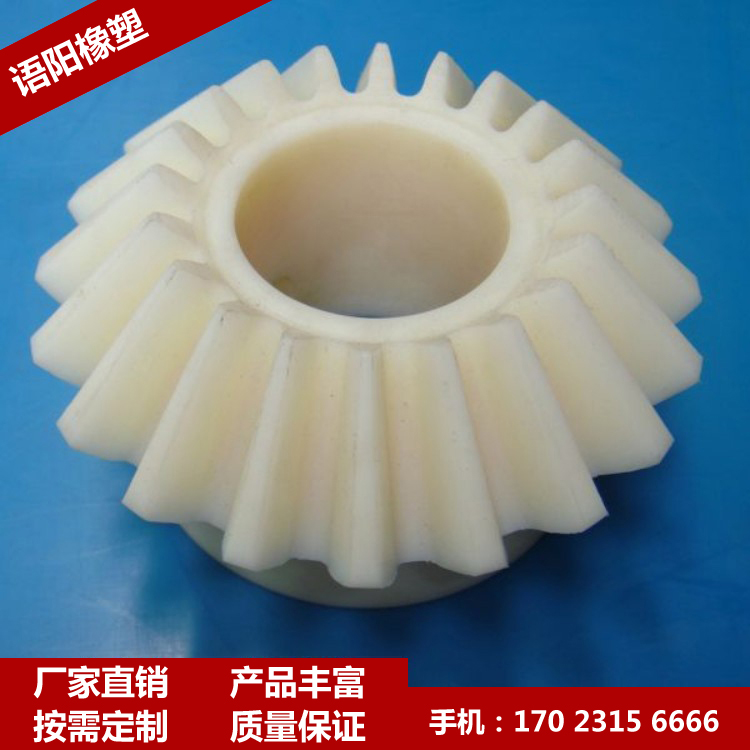

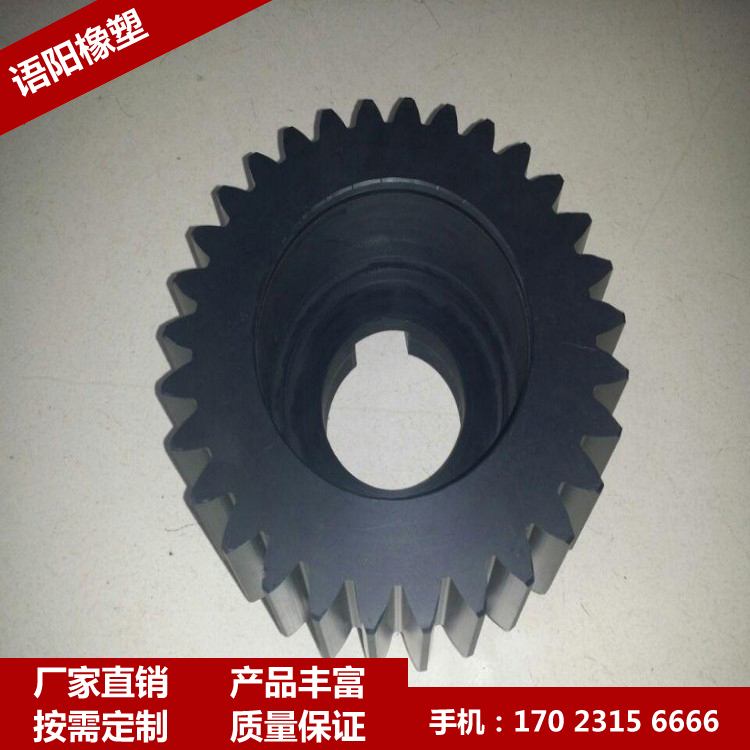

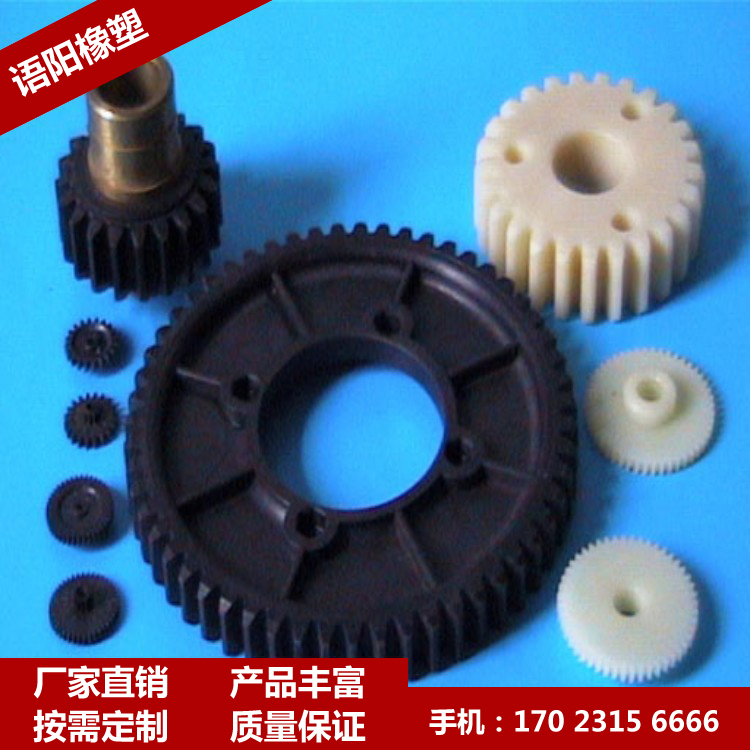

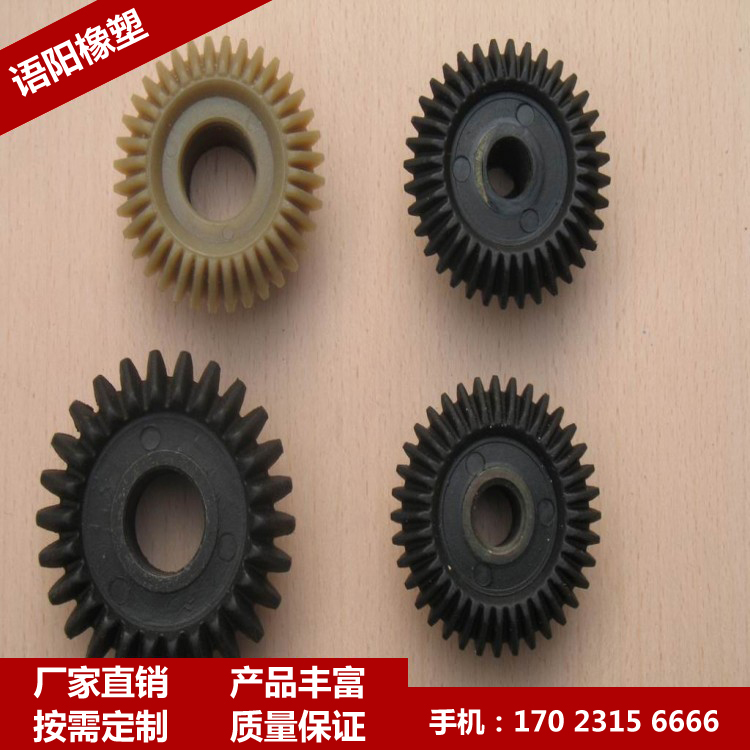

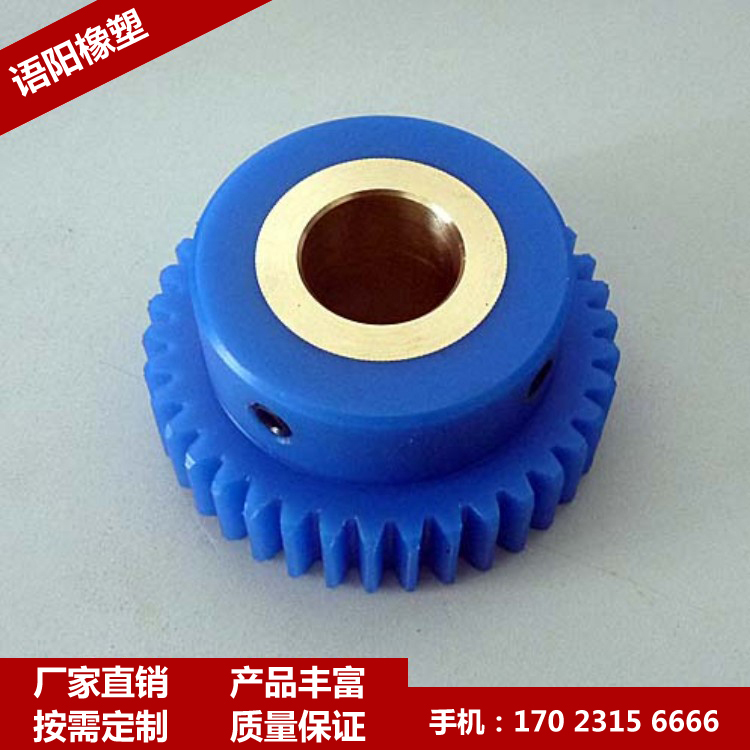

1.MC尼龍齒輪是金屬等齒輪的替代品
MC尼龍兼有耐疲勞、抗沖擊和耐磨等性質，使其在齒輪應用上極受歡迎，已成功地應用在直齒輪、蝸輪、斜齒輪和螺旋齒輪上有25年的歷史。今天在各行業，MC尼龍齒輪正不斷地替代鋼材、木材、銅材、鑄鐵、酚醛。
MC尼龍齒輪有如下優點；
◆ 運行噪音低
◆ 無潤滑運行
◆ 比傳統的金屬齒輪慣性低
◆ 耐腐蝕性
盡管MC尼龍齒輪的強度明顯比相應的金屬齒輪低，由于它的低摩擦性和低慣性，以及熱塑性塑料齒輪輪齒的彈性（彎曲），在很多應用上可以直接替代金屬--尤其是非鐵金屬、鑄鐵和未經淬硬處理的鋼材。
◆ 材料強度和是否需要潤滑？
◆ 節圓的線速率？
◆ 所需的服務時間？
◆ 工作條件下的環境溫度？
2.直齒輪的設計
步驟1
獲得需要的應用數據
模數，P
齒數，N
壓力角，PA
齒寬，f (英寸)
輸入速度，n (RPM)
輸入扭矩，TI
或 輸入馬力，HPI
步驟2
獲得推導數據和修正系數
節圓直徑，DP=N/P
齒形系數，y
屈服應力，Sb
工作壽命系數，CS
速率因素，CV
材料強度因素，Cm
溫度修正系數，CT
◆ 環境溫度〈100oF, CT=1
◆ 100oF<環境溫度<200oF
CT=1/1(1+α(T-100oF))
這里， α=0.022 對應 MC尼龍
α=0.004 對應尼龍101
α=0.010 對應聚甲醛 |
